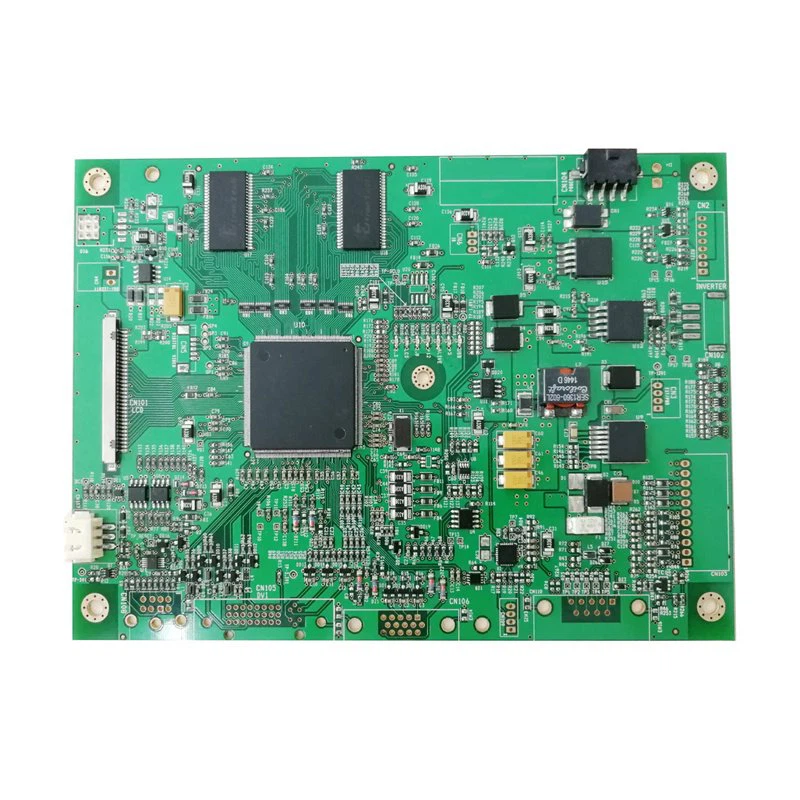

Placa de controlador LCD

La placa del controlador LCD está interconectada con la MCU mediante un bus paralelo. El ancho del bus es de 8 bits. Para los datos de MCU por debajo de 8 bits/píxel, puede optar por utilizar una paleta de colores estándar. La tarjeta gráfica proporciona a la MCU una memoria virtual correspondiente a los píxeles de la pantalla, y todos los datos de visualización de la MCU solo funcionan en la "memoria virtual". La MCU puede actualizar los datos de la memoria de video virtual a la memoria de video real en cualquier momento, lo cual es conveniente para el control. El mecanismo avanzado de gestión de memoria de video se adopta internamente, lo que evita el parpadeo y el salto de pantalla que se producen en el control de visualización de varios chips.

Parámetros de la placa de controlador LCD

Modos de temporización de la interfaz: modos SYNC y DE.

Tensión de alimentación del panel: 3,3 V/5.0V/12 V opcional.

Frecuencia máxima de reloj: 135MHz.

Señal de video: Entrada dividida analógica RGB, ancho de banda 140MHz, impedancia 75, 0.7pp. .

Colores máximos de visualización: 1,67 millones de colores.

Señal de sincronización: HV dividida/compuesta (con placa adaptadora), horizontal: 30-80KHz, vertical: 60-75Hz, cualquier polaridad.

Voltaje de trabajo: DC12V más 1.0V.

Rango de temperatura: En funcionamiento: -10 grados ~ más 60 grados, Almacenamiento: - 20 grados ~ más 70 grados.

Rango de humedad: 90 por ciento HR (sin condensación).

Tamaño: se puede personalizar

Como proveedor de servicios de fabricación electrónica (EMS), Tecoo produce y ensambla pcb varios tipos de placas de controlador LCD, brindando servicios OEM y personalizados.
