Para evitar errores durante el proceso de ensamblaje de PCB, los siguientes puntos son esenciales.
Feb 22, 2024
Uno. Ofrecer archivos de producción de fabricación de PCB completamente al fabricante.
Lista de materiales
Gerbera
archivo pnp
Archivo de prueba de PCBA
Dos. Plano de fabricación y montaje de PCB.
Especificación de la placa PCB desnuda:
Perforando un agujero
Mapa de hoyos
Las capas están apiladas
Notas (material y espesor de PCB, peso de cobre, tolerancias, acabado superficial y requisitos especiales)
Instrucciones de montaje de la placa de circuito:
Descripción general de la placa de circuito
Formas de componentes
Lista de materiales
Partes mecánicas
Instrucciones de montaje
Notas adicionales
Vista de sección transversal ampliada
Ubicaciones de etiquetas de identificación
Tres. Montaje correcto de PCB
Cuatro. Asegúrese de que la serigrafía sea claramente visible.
Descripción general de la placa de circuito
Formas de componentes
Lista de materiales
Partes mecánicas
Instrucciones de montaje
Notas adicionales
Vista de sección transversal ampliada
Ubicaciones de etiquetas de identificación
Cinco. Asegúrese de que la serigrafía sea claramente visible.

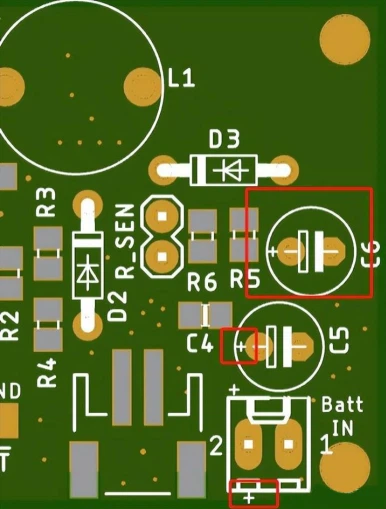

Seis, identificar la polaridad de los componentes electrónicos.
El cátodo y el ánodo están identificados en componentes como condensadores electrolíticos, LED, diodos e circuitos integrados.
Siete. Aislar componentes electrónicos con y sin plomo
Siete. Espaciado de componentes
Evite el problema del espacio entre componentes durante el montaje.
Ocho.Los componentes grandes se colocan uniformemente
Los componentes grandes se colocan de manera uniforme para que el calor se pueda distribuir uniformemente durante la soldadura por reflujo, y el fabricante de PCBA establecerá la curva de calor de la soldadura por reflujo.
Nueve.DFMControlar
Las comprobaciones de Diseño para Manufacturabilidad (DFM) pueden identificar errores de diseño en una etapa temprana y prevenir problemas como reparaciones de retrabajo en una etapa posterior.
