Explicación de la velocidad del transportador de soldadura por reflujo: cómo optimizar la calidad y el rendimiento de SMT

La velocidad del transportador de soldadura por reflujo es uno de los parámetros más críticos, aunque a menudo subestimado, enmontaje superficial. Afecta directamente la transferencia de calor, la formación de juntas de soldadura y la eficiencia general de la producción. Una velocidad configurada incorrectamente puede provocar defectos como juntas de soldadura en frío, vacío excesivo, deformación de la PCB o daños a los componentes.



En este artículo, explicamos qué es la velocidad del transportador de soldadura por reflujo, cómo afecta la calidad de la soldadura y cómo optimizarla en entornos de producción reales-basándonos en la experiencia práctica deTaller SMT de TECOO.



¿Qué es la velocidad del transportador de soldadura por reflujo?

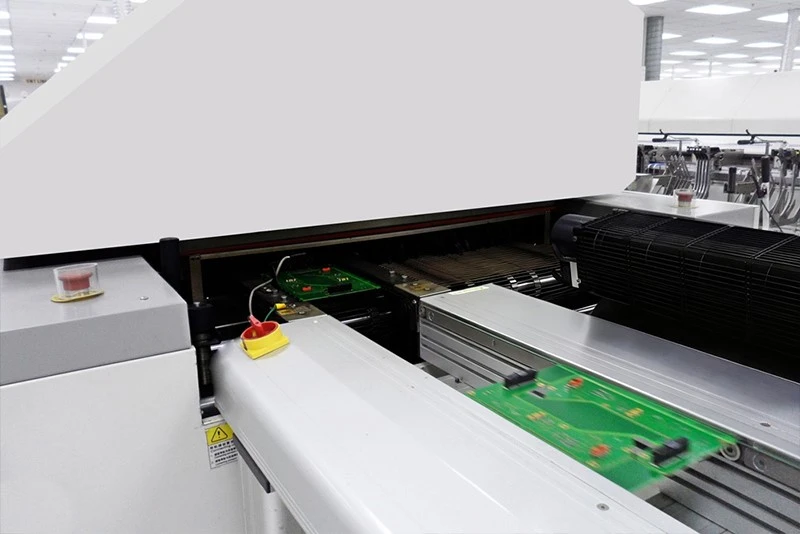

La velocidad del transportador de soldadura por reflujo se refiere a la velocidad a la que una PCB viaja a través de las zonas de calentamiento de un horno de reflujo. Por lo general, se mide en centímetros por minuto (cm/min) o pulgadas por minuto (in/min).

La velocidad del transportador no funciona de forma independiente. Funciona junto con:

• Perfil de temperatura de reflujo
• Comportamiento de activación de flujo
• Masa térmica de PCB
• Tipo de componente y diseño

Juntos, estos factores determinan si las uniones de soldadura se forman de manera correcta y confiable.





Por qué la velocidad del transportador es fundamental en el proceso de soldadura por reflujo

Control del tiempo de permanencia térmica

La velocidad del transportador define cuánto tiempo permanece la PCB en cada zona del horno de reflujo, incluyendo:

• Precalentamiento
• Remojo
• Reflujo (tiempo por encima del liquidus)
• Enfriamiento

El control preciso de la velocidad garantiza un calentamiento uniforme, una fusión adecuada de la pasta de soldadura y una liberación suficiente de gas. Esto ayuda a prevenir defectos como la falta de-mojada, el desprendimiento o las juntas frías.

Riesgos de una velocidad incorrecta del transportador

• Demasiado rápido:

Precalentamiento insuficiente, activación incompleta del flujo, volátiles atrapados y tasas de vacío más altas.

• Demasiado lento:

Sobrecalentamiento de componentes, deformación de PCB, carbonización de flujo y rendimiento reducido.



Factores clave que influyen en la configuración de la velocidad del transportador de reflujo

Diseño y materiales de PCB

El espesor del tablero, el número de capas, la distribución del cobre y el tipo de sustrato (por ejemplo, FR-4 o materiales de alta-frecuencia) determinan la capacidad térmica. Los tableros más gruesos o con mucho cobre generalmente requieren velocidades de transporte más lentas para garantizar la penetración del calor.

Tipo de componente y diseño

Los ensamblajes de alta-densidad que utilizan componentes BGA, QFN o de paso fino-exigen un control térmico más estricto. Las velocidades más lentas ayudan a lograr una soldadura uniforme y reducen el riesgo de defectos.

Características de la pasta de soldadura

Las diferentes aleaciones de soldadura (como SAC305 o SnPb) y sistemas de fundente tienen puntos de fusión y ventanas de activación únicos. La velocidad del transportador debe alinearse con el perfil de reflujo recomendado para la soldadura en pasta.

Diseño de horno de reflujo

Los hornos-de convección de aire caliente, infrarrojos y reflujo híbridos tienen diferentes eficiencias de transferencia de calor. La velocidad del transportador debe calibrarse de acuerdo con el método de calentamiento del horno y las características del flujo de aire.



Cómo la velocidad del transportador afecta la calidad de la soldadura

Defectos causados ​​por velocidad excesiva

• Mala humectación de la soldadura:El flujo no se activa completamente, lo que provoca articulaciones débiles o incompletas.
• Fisuración por tensión térmica:Los cambios rápidos de temperatura aumentan el riesgo de microfisuras, especialmente en componentes cerámicos y circuitos integrados de gran tamaño.
• Aumento del vaciamiento:Los volátiles no pueden escapar a tiempo y quedan atrapados en la soldadura fundida.

Problemas causados ​​por una velocidad excesivamente lenta

• Daños en componentes y PCB:La exposición prolongada a altas temperaturas puede dañar-las piezas sensibles al calor o provocar decoloración y delaminación de la PCB.
• Carbonización de residuos de fundente:Los residuos duros pueden interferir con las pruebas eléctricas y la confiabilidad-a largo plazo.
• Menor eficiencia de producción:La velocidad reducida del transportador limita directamente la producción y aumenta el costo unitario.



Mejores prácticas para optimizar la velocidad del transportador de soldadura por reflujo

Optimización de velocidad basada en características de PCB

1. Comience con el perfilado térmico

Utilice termopares o herramientas de perfilado para medir curvas de temperatura a diferentes velocidades. Asegúrese de que la temperatura máxima y el tiempo por encima del líquido cumplan con las especificaciones de soldadura en pasta.

2. Utilice control de procesos segmentado

Los hornos de reflujo modernos permiten una optimización basada en zonas-. Por ejemplo:

• Velocidad más lenta en la zona de precalentamiento para un aumento uniforme de la temperatura
• Velocidad optimizada en la zona de reflujo para limitar la exposición a altas-temperaturas

3. Siga las recomendaciones de soldadura en pasta

Utilice el perfil térmico recomendado por el proveedor para calcular un rango de velocidad adecuado, que normalmente permite un margen de ajuste de ±10 %.





Ajuste coordinado de los parámetros del horno de reflujo

• Sincronización de temperatura y velocidad:

El aumento de la velocidad del transportador requiere temperaturas de zona más altas para mantener una entrada térmica suficiente.

• Optimización del flujo de aire:

En los hornos de convección-forzada, un mayor flujo de aire mejora la transferencia de calor, pero debe controlarse para evitar el desplazamiento de componentes pequeños.

• Calibración del sistema transportador:

Inspeccione periódicamente las cadenas o correas de malla para garantizar un funcionamiento estable y sin vibraciones-.



Monitoreo de Procesos y Mejora Continua

• Perfiles en tiempo real-:

Utilice sistemas de perfiles de temperatura (por ejemplo, KIC) para realizar un seguimiento continuo de las curvas térmicas reales.

• Correlación AOI y SPI:

Analice los defectos de las uniones de soldadura y pegue datos de volumen junto con la velocidad del transportador para identificar tendencias del proceso.

• Optimización basada en DOE-:

Aplicar Diseño de Experimentos (DOE) para nuevos productos para definir ventanas de velocidad sólidas y estandarizar procesos.



Aplicaciones del mundo real-del taller SMT de TECOO

Caso 1: PCB de comunicación de alta-velocidad

• Desafío: PCB de 2,4 mm de espesor con múltiples capas de tierra mostraban juntas de soldadura fría en los bordes.
• Solución: Se redujo la velocidad de 85 cm/min a 70 cm/min y se aumentó la temperatura de precalentamiento en 10 grados.
• Resultado: la tasa de vacío se redujo del 15 % a menos del 5 %, con una calidad de la unión de soldadura visiblemente mejorada.

Caso 2: Electrónica portátil en miniatura

• Desafío: PCB delgadas de 0,6 mm se deformaron a alta velocidad y sufrieron daños térmicos a baja velocidad.
• Solución: Cinta transportadora de malla a 65 cm/min, flujo de aire reducido y accesorios de soporte adicionales.
• Resultado: el rendimiento aumentó del 92 % al 99,5 %, con la deformación controlada por debajo del 0,1 %.

Caso 3: Montaje mixto con plomo y sin plomo-

• Desafío: Requisitos térmicos contradictorios en la misma PCB.
• Solución: Establezca una velocidad base de 75 cm/min y utilice aislamiento térmico selectivo para las áreas con plomo.
• Resultado: uniones de soldadura confiables para ambas aleaciones y una ventana de proceso más amplia.



Conclusión: la velocidad del transportador es un parámetro estratégico del proceso SMT

La velocidad del transportador de soldadura por reflujo no es solo una configuración numérica-es un parámetro estratégico que integra la termodinámica, la ciencia de los materiales y el rendimiento del equipo. En TECOO, utilizamos un enfoque-basado en datos y centrado en la ingeniería-para alinear la velocidad del transportador con toda la cadena de proceso SMT, garantizando una alta calidad de soldadura y una producción en masa eficiente.



A medida que los equipos habilitados para IoT-y el control de procesos impulsado por IA- sigan evolucionando, la optimización adaptativa y en tiempo real-de la velocidad de los transportadores desempeñará un papel clave en el futuro de la SMT inteligente.fabricación.
