Cuando se pierde el diseño original: la guía completa de TECOO sobre ingeniería inversa de PCB y recuperación de archivos

¿Alguna vez se ha enfrentado a este desafío común en el desarrollo de la electrónica?



Un producto exitoso que genera ingresos constantes puede perder sus archivos de diseño originales-esquemas y diseños de PCB-debido a cambios de personal o un archivo deficiente.



Un sistema de control industrial puede requerir una actualización o reparación, pero el fabricante original ya no existe y no existe documentación técnica.

Es posible que desee analizar el producto de un competidor para comprender su diseño o garantizar la interoperabilidad con sus propios dispositivos.



En estos casos, la ingeniería inversa de PCB se convierte en la solución para revivir y mejorar los productos. Con décadas depericiaen extracción de archivos de PCB, análisis de circuitos y clonación de PCBA,TECOOpuede restaurar y optimizar sus diseños de forma segura y eficiente.



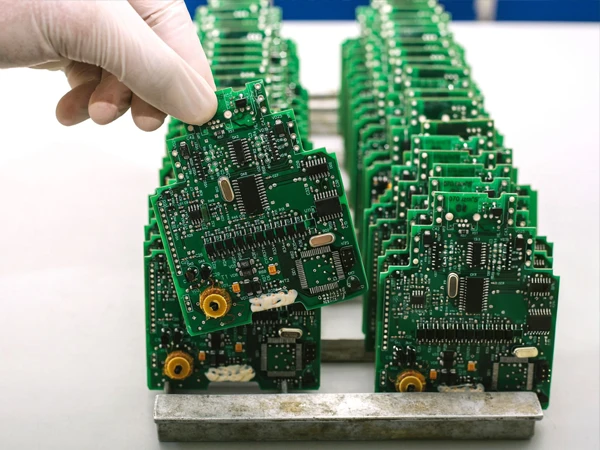

¿Qué es la ingeniería inversa de PCB?

La ingeniería inversa de PCB (también llamada clonación de PCB) implica el análisis de PCB físicos con técnicas avanzadas para recuperar datos de diseño originales-esquemas, archivos de diseño y listas de materiales (BOM).



Cumplimiento legal:TECOO opera estrictamente dentro de todas las leyes y regulaciones de propiedad intelectual. Los servicios se limitan a casos de uso legales como:

• Recuperar datos de diseño propietarios
• Investigación académica o docencia.
• Análisis de interoperabilidad o compatibilidad
• Reparación e iteración de dispositivos descontinuados.





Proceso de ingeniería inversa de PCB central: desde la placa física hasta los archivos de producción

La ingeniería inversa de PCB es un proceso sistemático que requiere un conocimiento profundo de los circuitos, herramientas especializadas y atención al detalle. El flujo de trabajo normalmente incluye:



Paso 1: preparación y análisis no-destructivo

• Imágenes de alta-definición: fotografíe o escanee ambos lados de la PCB para capturar el estado original.
• Identificación de componentes y generación de BOM: registre cada componente, su paquete y número de etiqueta (p. ej., R1, C2, U3).
• Extracción de software/firmware: para chips pre-programados (MCU, CPLD, Flash), TECOO utiliza herramientas profesionales para extraer firmware de forma segura cuando sea necesario.



Paso 2: pelado de capas-por-capa y mapeo de seguimiento

• Extracción de componentes y limpieza de la placa: retire con cuidado los componentes y limpie la placa para que los rastros sean visibles.
• Escaneo y procesamiento de imágenes: utilice escaneos de alta-definición y ajustes de software para un mapeo de seguimiento claro.
• Reconstrucción de rastreo y vía: los ingenieros rastrean cada línea de cobre y vía, restaurando el diseño físico completo, incluidas las estructuras-apiladas para placas multi-capa.



Paso 3: reconstrucción esquemática

• Dibujar el esquema: traduce el diseño de la PCB a esquemas-legibles por humanos mediante el software EDA (Altium Designer, KiCad).
• Análisis de circuitos y división de módulos: identifique bloques funcionales-módulos de alimentación, sistemas MCU, procesamiento analógico e interfaces de comunicación (USB, UART)-para mayor claridad y precisión lógica.
• Verificación-cruzada: compare esquemas con la placa física y la lista de materiales para garantizar la precisión y corregir errores.



Paso 4: Generación de archivos y preparación para la producción

Archivos de producción de salida:

• Archivos Gerber para fabricación de PCB
• Limas de perforación para taladrar PCB
• Archivos de coordenadas para máquinas SMT
• Lista de materiales para el abastecimiento de componentes

Análisis DFM:

Verifique la capacidad de fabricación para evitar problemas de producción en masa.





Por qué TECOO se destaca en la ingeniería inversa de PCB

1. Equipo de ingeniería experto:Entendemos "por qué" funciona un diseño, no sólo "cómo se ve", lo que permite la detección y optimización de errores.
2. Herramientas y tecnología avanzadas:Desde el escaneo de alta-definición hasta la extracción de firmware, utilizamos equipos-de última generación para garantizar la eficiencia y la precisión.
3. Servicio de extremo-a-finalización:Desde la extracción de archivos y la optimización de BOM hasta la clonación de PCBA, ofrecemos una solución integral-.
4. Control de calidad meticuloso:Se verifica que cada rastro, vía y componente coincida con la funcionalidad de la placa original.



Conclusión: recuperar, optimizar y actualizar

Los archivos de diseño perdidos no tienen por qué marcar el final del ciclo de vida de su producto. La ingeniería inversa de PCB profesional de TECOO te ayuda a:

• Recuperar esquemas y diseños perdidos
• Analizar y optimizar diseños originales.
• Mejore el rendimiento, reduzca costos y fortalezca su cadena de suministro

Contacta con TECOO hoypara recuperar su "plano" perdido y devolverle la vida a sus productos.
